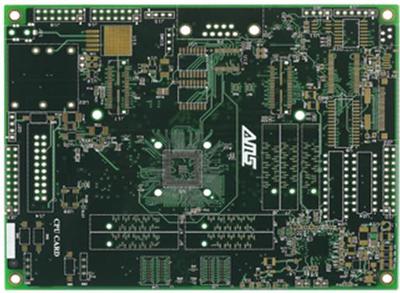

PCB电路板 现代电子产品的隐形骨架

在当今这个被电子设备包围的时代，从智能手机到智能家电，从医疗设备到航天科技，几乎所有电子产品的核心都离不开一块看似不起眼却至关重要的组件——PCB电路板。PCB，即印制电路板，是电子元器件的支撑体，也是电气连接的载体，堪称现代电子产品的“隐形骨架”。

PCB电路板的基本结构通常由绝缘基板、导电铜箔和阻焊层等组成。绝缘基板，如常见的FR-4玻璃纤维环氧树脂，提供了机械支撑和电气绝缘。通过精细的蚀刻工艺，在基板上形成复杂的铜箔走线网络，这些走线如同城市的道路系统，负责将电阻、电容、芯片等电子元器件精确地连接起来，构成完整的电路。阻焊层则覆盖在非焊接区域，起到防止短路和保护线路的作用。

根据层数和复杂度的不同，PCB可分为单面板、双面板和多层板。单面板仅一面有布线，结构简单，成本低廉，常用于基础电器。双面板两面都有布线，通过金属化孔实现层间连接，应用更为广泛。而现代高性能设备，如计算机主板和通信设备，则普遍采用多层板，它由交替的导电层和绝缘层压合而成，布线密度高，能有效减少电磁干扰，满足高速信号传输的需求。

PCB的设计与制造是一门融合了电子工程、材料科学和精密加工技术的艺术。设计阶段，工程师需利用EDA软件进行电路布局与布线，充分考虑信号完整性、电源完整性和热管理等因素。制造过程则涉及图形转移、蚀刻、钻孔、电镀、阻焊印刷、表面处理（如喷锡、沉金）和测试等一系列精密工序，要求极高的精度和洁净度。

随着电子产品向小型化、高性能化发展，PCB技术也在不断演进。高密度互连板、柔性电路板、刚柔结合板等先进类型应运而生。环保要求也推动着无卤素、可回收等绿色PCB材料与工艺的发展。

在5G通信、人工智能、物联网和新能源汽车等新兴产业的驱动下，PCB电路板将继续朝着更高密度、更高频率、更高可靠性和更优散热性的方向发展。这块沉默的“骨架”，将继续以其精密和可靠，支撑起智能世界的一次次创新与飞跃。
